MDS - Modules prox 125 kHz

MDS - Modules prox 125 kHz

Extrêmement compact et performant, le module OEM STid MDS 125 kHz est conçu pour s’intégrer facilement dans la majorité des applications et équipements d’identification. Grâce à son antenne externe il permet une grande modularité : il est possible d’adapter l’antenne externe au contexte d’utilisation.

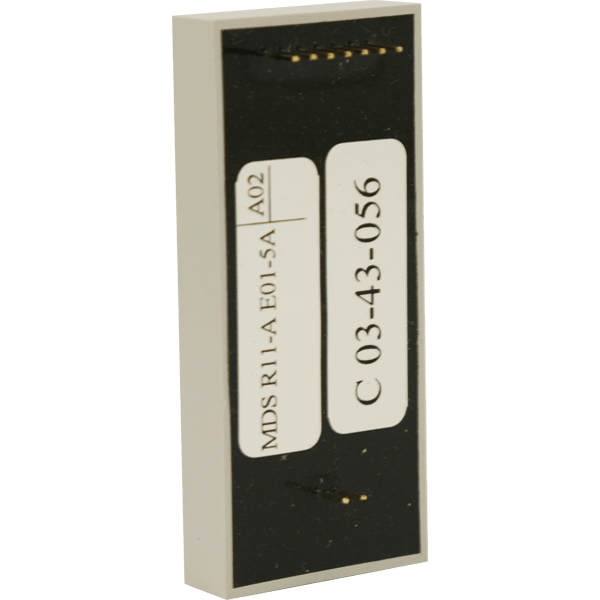

  • MDS 1
  • MDS 2

Fonctionnalités

Performance O

Performances et fiabilité de lecture

Le Module MDS permet des distances de lecture allant jusqu’à 25 cm avec l’antenne standard et une carte.

facilite installation O

Facilité d’intégration et de migration

Le module OEM MDS est un choix évident dans toutes vos applications d’identification, de contrôle d’accès de proximité et de gestion horaire. Il est compact et très facile à intégrer dans presque tous les environnements (badgeuses, terminaux portables, applications embarquées...).Grâce à un large choix de protocoles de communication, il sera immédiatement compatible avec vos systèmes existants. Son antenne externe le rend adaptable à de nombreuses contraintes mécaniques.



Exemples d’intégrations :

  • Espaces restreints
  • Terminaux mobiles / Badgeuses
  • Couloirs d’accès rapides / portiques…

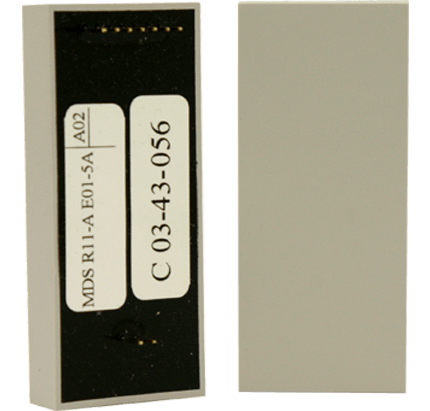

À l’épreuve du temps

L’électronique est protégée dans de la résine étanche apportant une excellente protection mécanique et climatique.



MDS Resistance 2

Fiche technique

  • Fréquence
    Fréquence : 125 kHz
  • Puce
    Puce : EM
  • Fonctions
    Fonctions : Lecture seule
  • Interface
    Interface : TTL - Protocole ISO2 (Data Clock), Wiegand
  • Distance de lecture
    Distance de lecture : 0 - 25 cm
  • Alimentation
    Alimentation : Typ. 5 VDC (4,5 – 5 VDC) / Consommation : Typ. 60 mA
  • Matériaux
    Matériaux : coque ABS / Electronique dans la résine (version carte enrobée)
  • Couleur
    Couleur : gris (version carte enrobée)
  • Dimensions (h x l x p)
    Dimensions (h x l x p) : 70 x 30 x 10 mm / Antenne : 70 x 90 mm
  • Température de fonctionnement
    Température de fonctionnement : - 20°C à + 70°C

Plans FT MDS

CE

Références

Picto R Lecture seule



    Version carte enrobée TTL :

MDS-R11-A/E01-xx/3

    Version carte nue TTL :

MDS-R11-A/E01-xx/0
