MS - Mini modules prox 125 kHz

MS - Mini modules prox 125 kHz

Extrêmement compact et performant, le module OEM STid MS 125 kHz - antenne intégrée - est conçu pour s’intégrer facilement dans la majorité des applications et équipements d’identification et de gestion horaire. Idéal pour rapporter la fonction lecture sans contact à un équipement existant : petit, économique à l’achat et consomme peu.

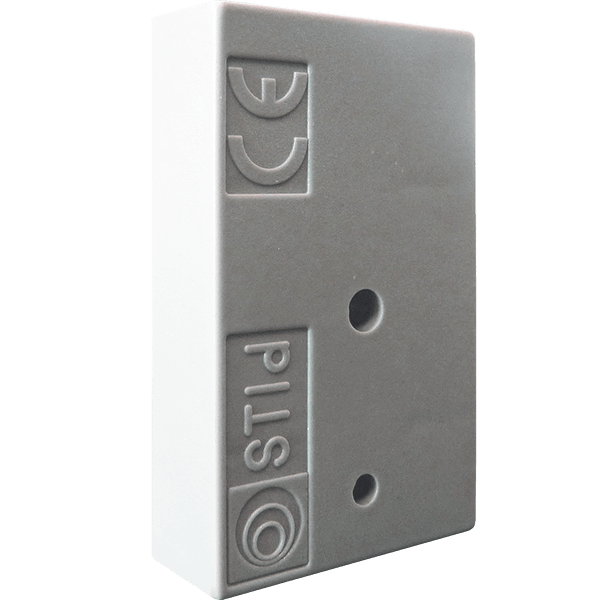

MS slide 1

Fonctionnalités

Performance O

Performances et fiabilité de lecture

Avec son antenne intégrée, le module MS apporte toutes les fonctions d’un lecteur de proximité et de très bonnes performances de lecture.

facilite installation O

Facilité d’intégration et de migration

Le module OEM MS est un choix évident dans toutes vos applications d’identification, de contrôle d’accès de proximité et de gestion horaire. Il est extrêmement compact et très facile à intégrer dans presque tous les environnements (badgeuses, terminaux portables, applications embarquées...). Grâce à un large choix de protocoles de communication, il sera immédiatement compatible avec vos systèmes existants. Son antenne externe le rend adaptable à de nombreuses contraintes mécaniques.

Exemples d’intégrations :

  • Espaces restreints
  • Terminaux mobiles / Badgeuses
  • Couloirs d’accès rapides / portiques…

Fiche technique

  • Fréquence
    Fréquence : 125 kHz
  • Puce
    Puce : EM, HID®
  • Fonctions
    Fonctions : Lecture seule / Lecture écriture
  • Interface
    Interface : TTL - Protocole ISO2 (Data Clock), Wiegand / RS232 - TTL
  • Distance de lecture
    Distance de lecture : 0 - 8 cm
  • Alimentation
    Alimentation : Typ. 5 VDC (4,5 - 5 VDC) / Consommation : Typ. 15 mA
  • Matériaux
    Matériaux : coque ABS / Electronique dans la résine
  • Couleur
    Couleur : Gris
  • Dimensions (h x l x p)
    Dimensions (h x l x p) : 45 x 27 x 10 mm
  • Température de fonctionnement
    Température de fonctionnement : - 20°C à + 70°C
  • Résistance
    Résistance : Niveau IP65 - Résistant à l’eau et aux poussières / Humidité : 0 - 95%

Plans FT MS125

Références

 Picto R Lecture seule

     Version carte enrobée TTL :

 MS-R11-B/E01-xx/3

     Version carte enrobée TTL compatible HID® :

 MS-R11-B/H01-3v/3

     Version carte nue TTL :

 MS-R11-B/E01-xx/0


 picto RW Lecture / écriture

     Version carte enrobée TTL :

 MS-W11-B/E01-1a/3

     Version carte enrobée RS232 TTL :

 MS-W11-B/E01-5g/3
